產品型號
主要技術參數
項目 | 技術參數 | |
公稱直徑DN | 常用流量Q3 (m3/h) | 連接螺紋 |
15 | 2.5 | G3/4 |
20 | 4 | G1 |
25 | 6.3 | G1? |
32 | 10 | G1? |
40 | 16 | G2B |
50 | 25 | G2 1/2B或法蘭 |
65 | 40 | 法蘭 |
80 | 63 | |
100 | 100 | |
125 | 160 | |
150 | 250 | |
計量等級 | 2.0級， R100 | |
壓力損失 | ≤0.063 MPa | |
工作壓力（MPa） | ≤1.6MPa | |
使用條件 | 冷水水表介質溫度：0.1℃～40℃；相對溫度＜93%； | |
電池類型及電壓 | 鋰電池：3.0V；DN32以上電池3.6V； | |
氣候和機械環境條件 | B類 | |
電磁環境條件等級 | E1：住宅、商業、輕工業 | |
電池工作時間 | 鋰電池：≥6年； | |
顯示位數 | 8位 | |
主要特點
1、雙顯功能：水表用水?dāng)?shù)據可通過機械字輪顯示、表端電子顯示以及后臺系統展示以確保數據準確性。液晶顯示累計水量與字輪讀數同步，避免機械讀數與上傳數據不一致出現糾紛；
2、NBIoT物聯網水表整體抗干擾性強，整體靜態功耗低；
3、液晶顯示報警信息：電池欠壓報警、強磁干擾報警及NB模組運行狀態，便于現場排查故障，方便檢修；
4、防磁干擾功能：用強磁擾亂水表正常計量時，水表能自動關閥斷水，水表檢測到磁干擾消失后，能夠自動開閥恢復用水；
5、NB-IoT物聯網水表內部采用防潮設計，線路板涂覆三防漆，增加防潮劑；
6、開關閥功能，對于不交水費的用戶，后臺關閥后，可通過卡片或按鈕觸發上報開閥；
7、電池具備防水、防漏電功能。供電系統檢測到供電不足上限報警值時，自動提醒；

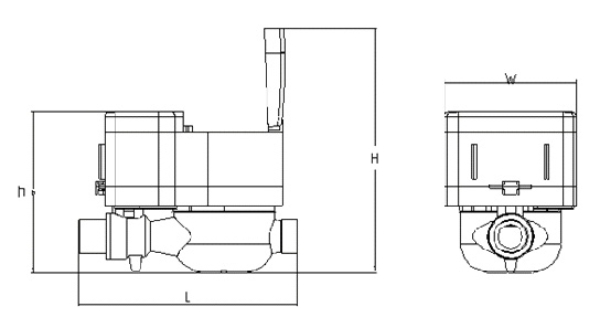

外形結構及安裝尺寸
臥式 | 公稱直徑 | L | W | H |
DN15 | 165 | 120 | 183 | |
DN20 | 195 | 120 | 183 | |
DN25 | 225 | 122 | 185 | |
DN32 | 336 | 114 | 200 | |
DN40 | 360 | 126 | 210 | |
DN50 | 420 | 144 | 240 | |
大口徑尺寸以咨詢?yōu)闇?zhǔn) | ||||

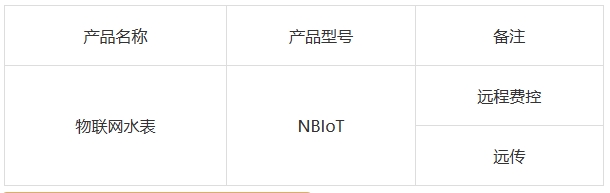

配套系統設備
產品名稱 | 規格 | |
物聯網水表 | NBIOT | 云平臺、KD智能營收系統、射頻卡讀寫器具、卡片、接桿螺母（或法蘭） |
